ぺリテック実績紹介2

3軸磁気制御ソフト	オートプローバDIO制御
太陽光発電計測システム	振動監視ソフト
リレー耐久試験機	油圧シリンダー検査装置
発光素子駆動寿命測定装置	カーステレオ試験ソフト
	自動抵抗測定システム
一覧に戻る　1 2 3

システム名称	3軸磁気制御ソフト
業界、分野、テーマ	半導体
概要・特徴	①プローブカードの中心の磁場強度を任意に制御。 ②センサー出力は±１０ＶでＤＡＱボードで取り込む ③コイル磁気制御は±１０Ｖのアナログ出力で外部電源を介して行なう -磁場変化の基本データ集録 -磁場のカレント値表示 -補正回数表示 -制御電圧表示 -稼動中ランプ
イメージ
主なハードウェア	ＮＩ社製ＰＣＩ－６２２９（ＤＡＱ） ＮＩ社製ＰＣＩ－ＧＰＩＢ テスタ（GPIB接続 ADVANTEST社製） ガウスメータ（RS232C接続 東洋テクニカ）
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ ８．０

▲ページトップへ

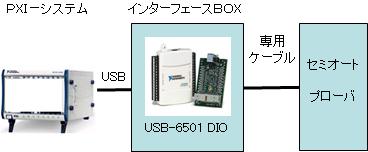

システム名称	オートプローバDIO制御
業界、分野、テーマ	産業用電子機器
概要・特徴	①ＰＸＩシステムのＤＩＯとプロービングマシン（㈱東京精密製A-PM-60B）テスタインターフェース仕様の電気的特性の整合を行い、ＰＸＩシステムから入出力信号が制御できる。 ②プロービングマシンから出力されるパルス信号を保持し、ソフトウェアが必要なときに信号の有無をレベルで確認できる。
イメージ
主なハードウェア	ＮＩ社製ＰＸＩ－５４１２（任意波形発生器） ＮＩ社製ＰＸＩ－５１１２（デジタイザボード） ＮＩ社製ＮＩ－２５０３（スイッチ） CHROMA社製 Model-５２９１４（プログラマブル電源）
使用したソフトウェア	ＮＩ社製 LabVIEW 8.0

▲ページトップへ

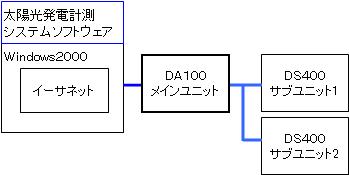

システム名称	太陽光発電計測システム
業界、分野、テーマ	分析機器
概要・特徴	①計測制御用ＰＣと横河電機製　ＤＡ１００をイーサネットで接続し、日照量・気温・湿度・温度・電圧・電流・電力・力率を計測する。 ②計測したデータは数値とグラフで画面に表示する。 ③計測した数値を２種類（１分毎と任意選択）の方法でファイルに保存することができる。
イメージ
主なハードウェア	データアクイジション機器 DA100 拡張用サブユニット DS400
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ ６　ｉ／Ｊ

▲ページトップへ

システム名称	振動監視ソフト
業界、分野、テーマ	分析機器
概要・特徴	ＵＳＢ接続のＤＡＱ（ＮＩ社製）を使用して、アンプを介してフィルム型圧力センサー１ｃｈの電圧計 ①キャリブレーション機能 ②ＭＡＸ ＰＯＷＥＲ計測機能 ③計測機能
イメージ
主なハードウェア	ＮＩ社製 USB－９２１５A
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ 8.0

▲ページトップへ

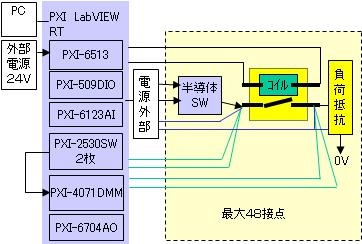

システム名称	リレー耐久試験機
業界、分野、テーマ	半導体
概要・特徴	①PXI-6513 デジタルI/OでリレーをON/OFFし、PXI-6123アナログ入力でON/OFF の状態と接触抵抗を測定する。 ②毎回測定とPXI-4071 DMMで接触抵抗とリレーON/OFF時間を測定する定期測定を行ってリレーの耐久試験を行う。
イメージ
主なハードウェア	NＩ社製ＰＸＩ－６５１３（デジタルＩ／Ｏ） NＩ社製ＰＸＩ－６５０９（デジタルＩ／Ｏ） NＩ社製ＰＸＩ－６１２３（アナログ入力） NＩ社製ＰＸＩ－２５３０（スイッチ） NＩ社製ＰＸＩ－４０７１（ＤＭＭ） NＩ社製ＰＸＩ－６７０４（アナログ出力）
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ ８．０

▲ページトップへ

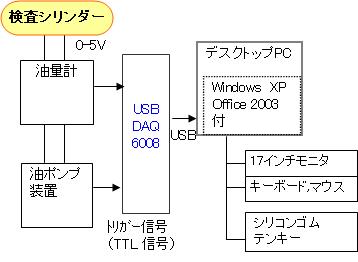

システム名称	シリンダー油量検査装置
業界、分野、テーマ	工業材料・素材
概要・特徴	①シリンダークッションの検査のため、シリンダーに送り込まれた油量データを集録する。 ②集録したデータを設定条件範囲内であるかを判定し、グラフ表示、保存を行う。
イメージ
主なハードウェア	ＮＩ社製 USB-DAQ6008(データ集録デバイス)
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ 8.20

▲ページトップへ

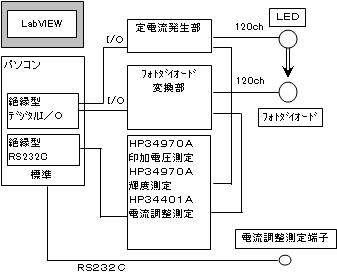

システム名称	発光素子駆動寿命測定装置
業界、分野、テーマ	液晶
概要・特徴	定電流を発生し有機ELの輝度をフォトダイオード変換して測定、ｃｈを切り替えながら寿命測定を行う。
イメージ
主なハードウェア	絶縁型デジタルＩ／Ｏ ＨＰ３４９７０Ａ（データ収集／スイッチユニット） ＨＰ３４４０１Ａ（ＤＭＭ）
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ ６.1

▲ページトップへ

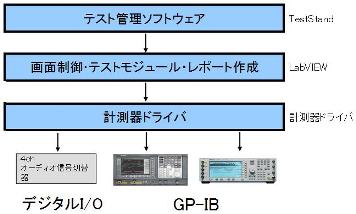

システム名称	カーステレオ試験ソフト
業界、分野、テーマ	自動車関連
概要・特徴	カーナビの電気的試験を行なう ①システム構成の組合せを可能とする ②自動制御で試験時間を短縮させる ③エクセルファイルに試験結果を自動保存する ④試験結果を判定値と比較して合否判定する
イメージ
主なハードウェア	信号発生器 オーディオアナライザ オーディオ信号切替器
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ ８．５ ＮＩ社製 TestStand ４．０

▲ページトップへ

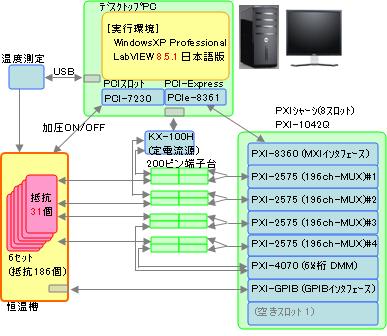

システム名称	自動抵抗測定システム
業界、分野、テーマ	分析機器
概要・特徴	①専用の恒温槽と本システムを接続し、検査を行う。 ②1セット31個の抵抗を6セット測定することがで、各セットごとに測定を行うかを選択可能。 ③測定結果はCSVファイルへ保存。
イメージ
主なハードウェア	NI PXI-8360（MXIインタフェース） NI PXI-2575（スイッチ） NI PXI-4110（定電流源） NI PXI-4070（FlexDMM） NI PXI-GPIB（GPIBインタフェース）
使用したソフトウェア	ＮＩ社製 ＬａｂＶＩＥＷ 8.5.1

▲ページトップへ
